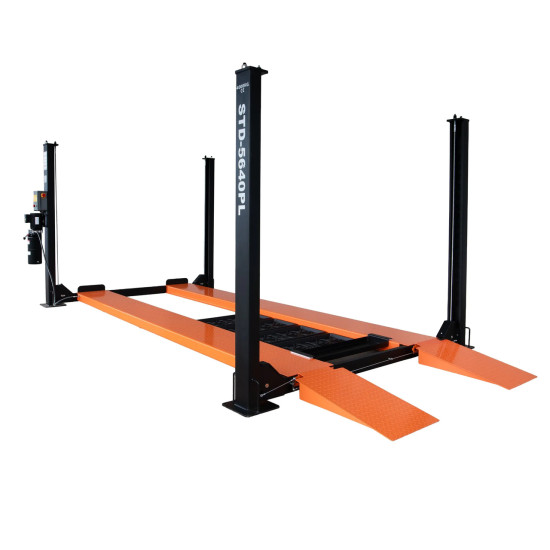

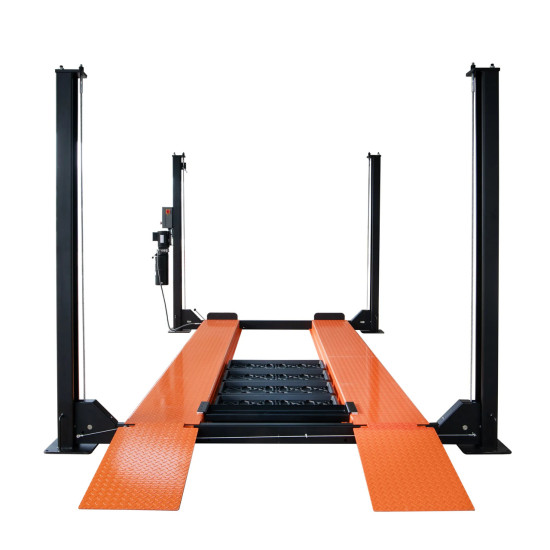

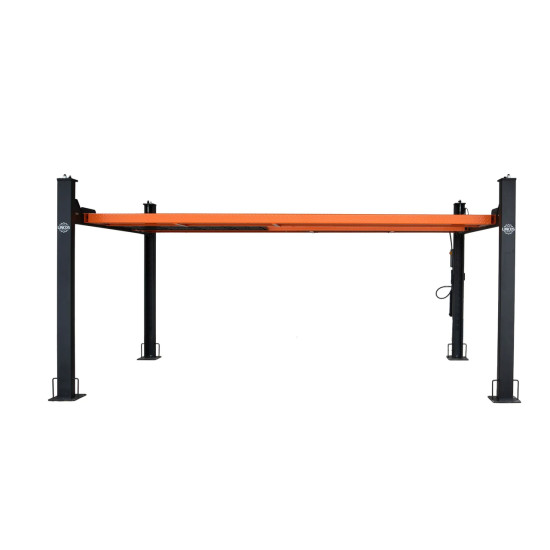

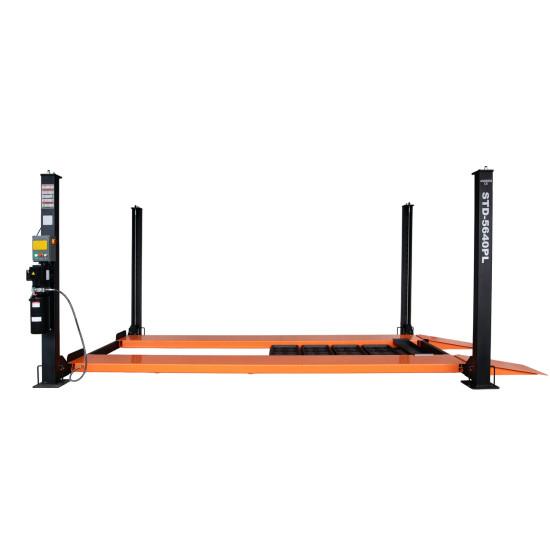

Štvorstĺpový zdvihák, 4T, centrálne manuálne odistenie bezpečnostných zámkov, pojazdná sada

Štvorsĺpový zdvihák s nosnosťou 4000kg, zdvihom 2000mm, svetlou výškou pod zdvihákom 187cm, napájaním 230V, motorom 2.2kW, centrálnym manuálnym odistením bezpečnostných západiek a mobilnou sadou.

Popis produktu :

Štvorsĺpový zdvihák  je parkovací a servisný zdvihák určený na zdvíhanie vozidiel až do 4000kg.
Vďaka zosilnenej oceľovej konštrukcii a priemyselnému hydraulickému systému ponúka stabilné, synchronizované zdvíhanie a viacúrovňovú mechanickú bezpečnostnú ochranu pre dielne a servisné prevádzky.
S maximálnou výškou zdvihu 2000mm poskytuje zdvihák 187cm využiteľnú svetlú výšku pod zdvihnutou plošinou, čo zaručuje pohodlný prístup pri kontrole podvozka a servisných úkonoch.

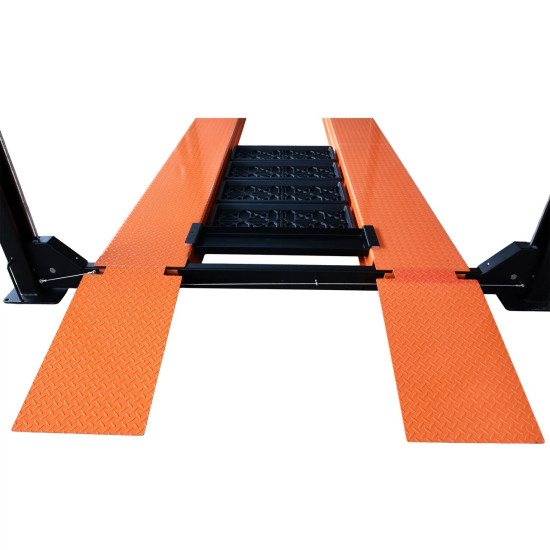

Konštrukcia a plošiny :
Protišmykové oceľové nájazdy po celej dĺžke (slzičkový plech)
Integrované nájazdové rampy
Zvýšené dorazy zadných kolies

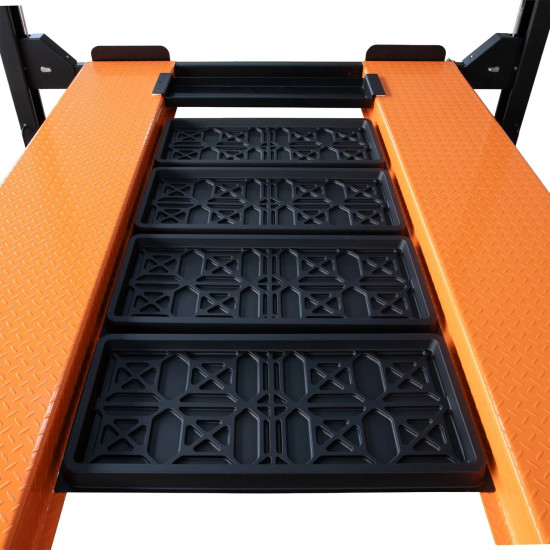

Vyberateľné robustné stredové vaničky
Stredová posuvná koľajnica pre zdvihací vozík (jack tray)
Zosilnená uzavretá oceľová konštrukcia nájazdov
Široké oceľové základové platne s viacerými kotviacimi bodmi

Zdvíhací systém :

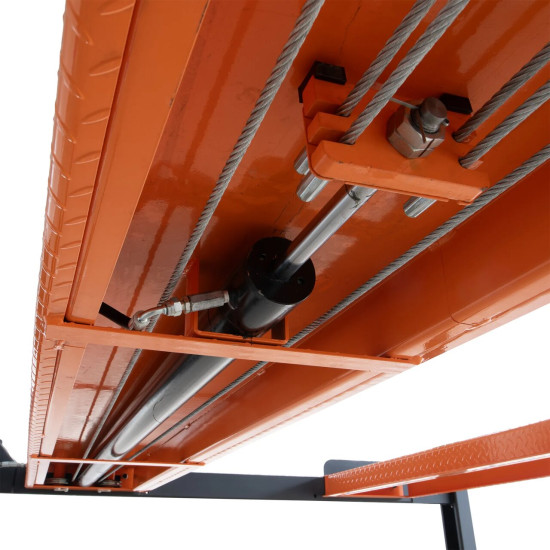

Zdvihák pracuje s jedným hydraulickým valcom umiestneným vo vnútri jedného nájazdu v kombinácii so synchronizáciou pomocou oceľových lán.

Kľúčové prvky :
Robustný hydraulický valec
Chrómovaná piestnica
Viacbodové kotvenie oceľových lán
Vyrovnávacie oceľové laná vedené cez stĺpy
Zosilnená spodná rámová konštrukcia
Chránené vedenie hydraulických hadíc
Protiľahlý nájazd neobsahuje valec, čo potvrdzuje synchronizovaný systém poháňaný lanami.

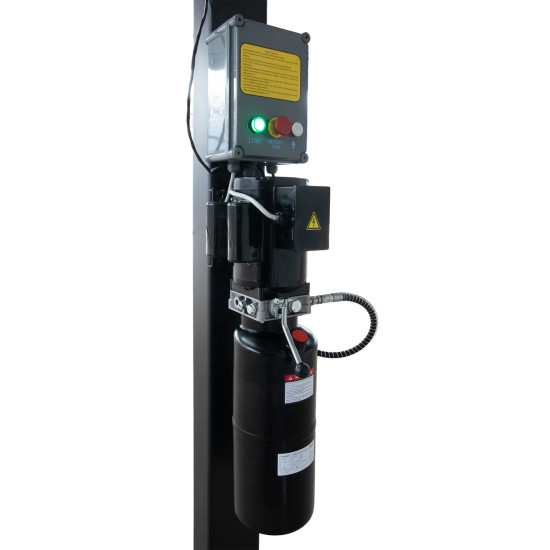

Hydraulická jednotka :
Hydraulická jednotka je namontovaná na hlavnom stĺpe a obsahuje:
Zvislú oceľovú olejovú nádrž
Elektromotor a zubové čerpadlo
Páku ručného spúšťacieho ventilu
Priemyselné hydraulické prípojky
Chránené vedenie káblov
Typ hydraulického oleja: AW-32 alebo ISO-32
Objem oleja: cca.9L

Bezpečnostný systém :
Zdvihák integruje viacero nezávislých bezpečnostných vrstiev

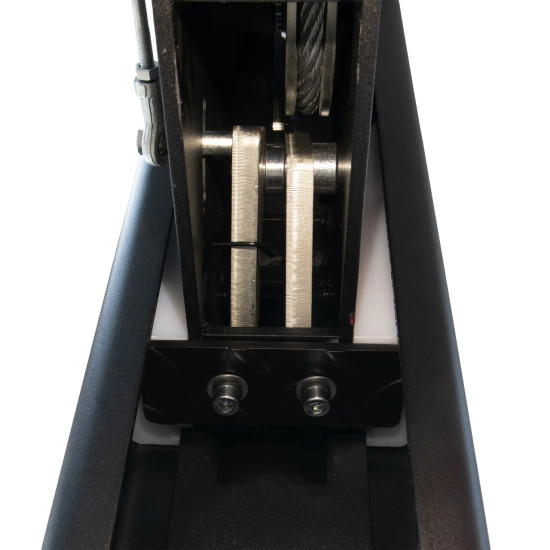

Dvojité mechanické bezpečnostné západky :
Dvojitý systém aretačných zubov
Súčasné mechanické zaistenie
Zaťaženie je držané mechanicky, nie hydraulicky

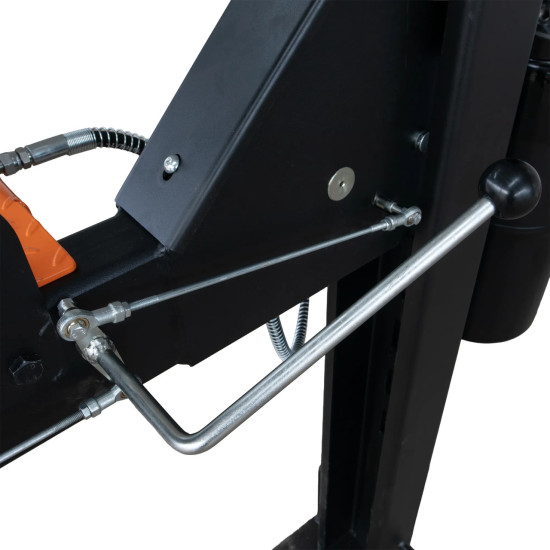

Centrálne manuálne odistenie západiek :
Mechanické prepojenie na obe západky
Súčasné odistenie na oboch stranách
Nezávislé od elektrického a hydraulického systému

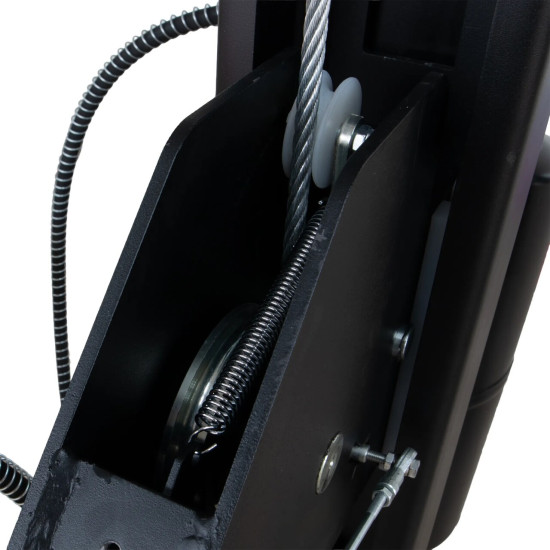

Bezpečnostná pružina pri poruche lana :
Predopnutý fail-safe pružinový mechanizmus
Automatické zaistenie pri strate napnutia lana

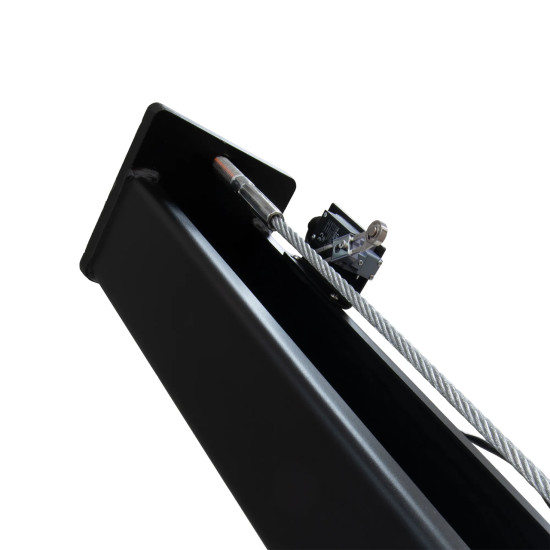

Horný koncový spínač :
Inštalovaný v hornej časti stĺpa
Zabraňuje prechodu cez limit
Zastaví zdvíhanie pri maximálnej výške

Hydraulické istenie :
Poistný pretlakový ventil (nastavený z výroby)
Riadený ručný spúšťací ventil

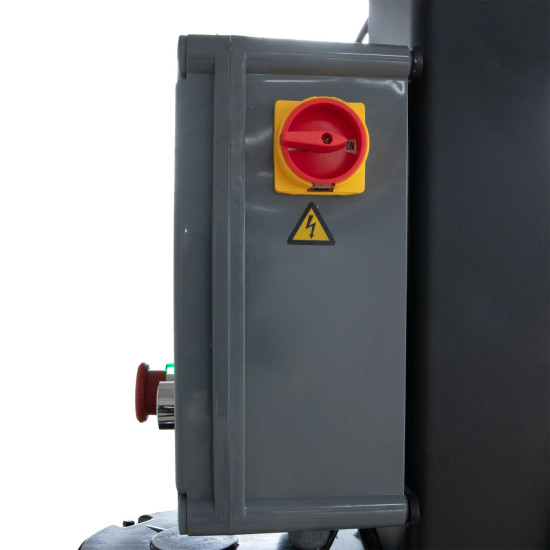

Elektrické ovládanie :
Otočný hlavný vypínač/odpojovač napájania
Núdzové STOP tlačidlo
Podsvietená kontrolka napájania
Priemyselná utesnená ovládacia skrinka
Jasne označené pokyny ovládania
Výkon motora: 2.2kW
Napájanie: 230V

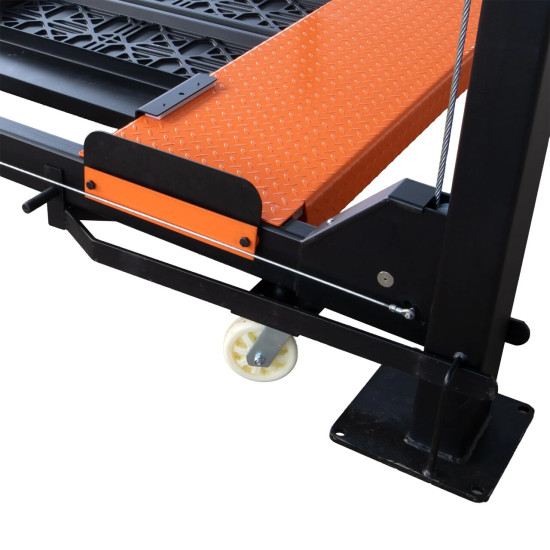

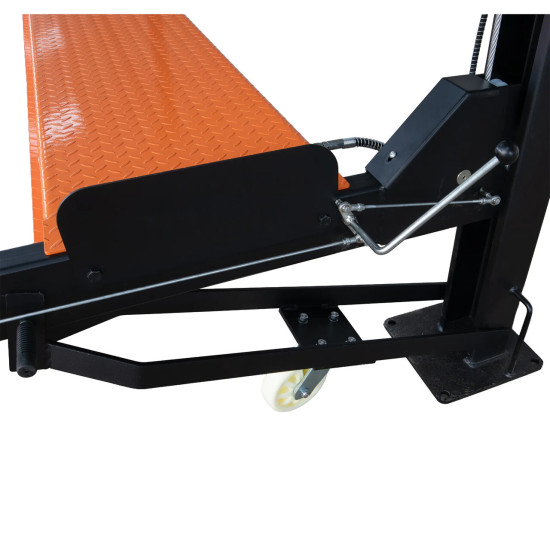

Mobilná sada :
Zdvihák je dodávaný s mobilnou sadou so 4 kolieskami.
Integrovaný mechanický systém vysunutia kolies
Odolné polymérové kolieska pre dielenskú prevádzku
Umožňuje premiestnenie zdviháka v rámci dielne
Určené len na presun v interiéri

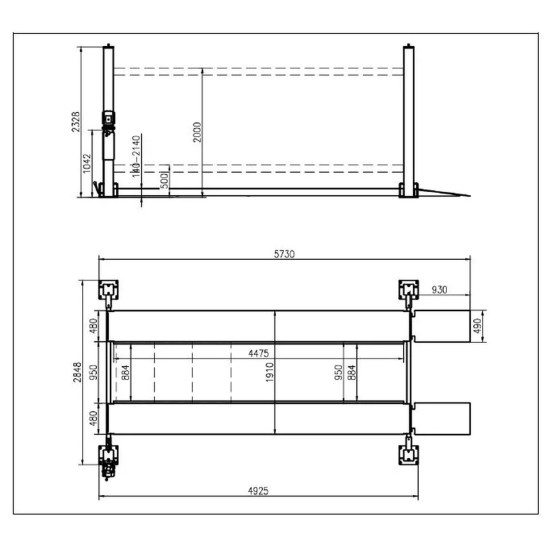

Technické špecifikácie :
Model                                         STD-5640PL
Nosnosť                                         4000kg
Maximálna výška zdvihu         2000mm
Svetlá výška pod zdvihákom 187cm
Celková výška                         2328mm
Celková dĺžka                         5730mm
Celková šírka                                 2848mm
Šírka medzi stĺpmi                 270.5cm
Dĺžka plošiny                                 4475mm
Šírka plošiny                                 480mm
Hlučnosť                                 LWA<85dB

Požiadavky na inštaláciu :
Len pre inštaláciu v interiéri
Minimálna hrúbka betónu 150mm
Minimálna pevnosť betónu 3000PSI
Minimálny čas zrenia betónu 20dní
Minimálne osvetlenie 200Lux
Elektrický kábel minimálne 2mm²
Maximálne istenie (istič) 10A
Vyžaduje sa rovná podlaha

Cena dopravy bude stanovená individuálne na základe vašej požiadavky.
